Enerji Nakil Hattı Tesisleri
Enerji nakil hatları:
- Elektrik enerjisinin üretildiği yerlerden (santraller gibi) tüketim noktalarına (şehirler, fabrikalar, evler) taşınmasını sağlayan sistemlerdir.
- Genellikle yüksek gerilim ve orta/ alçak gerilim olarak sınıflandırılır.

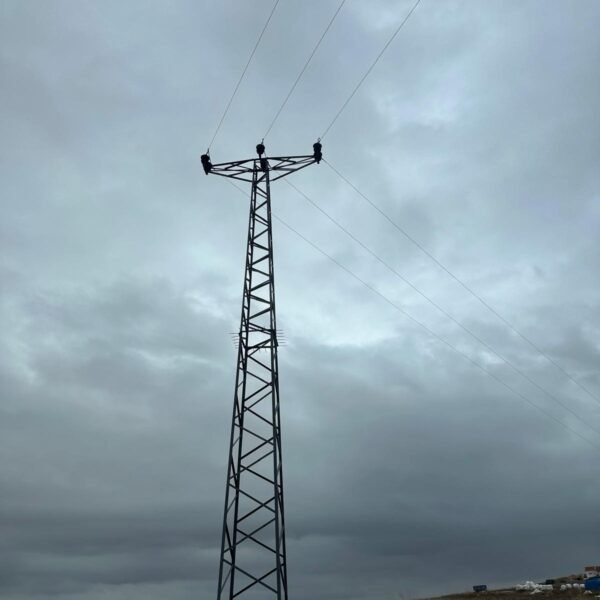

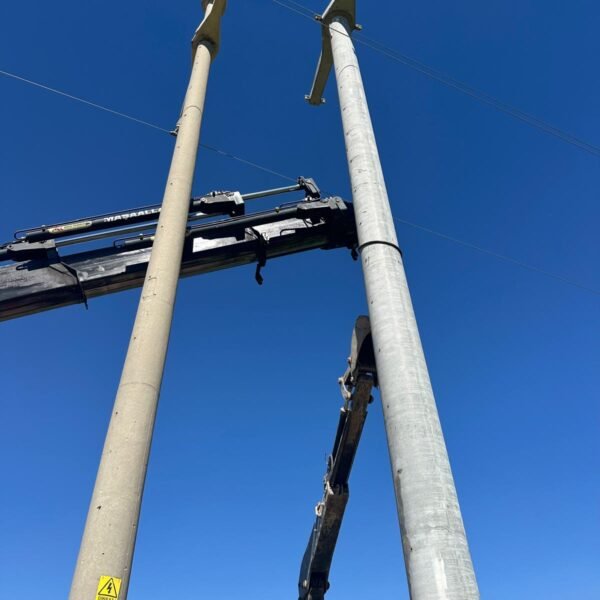

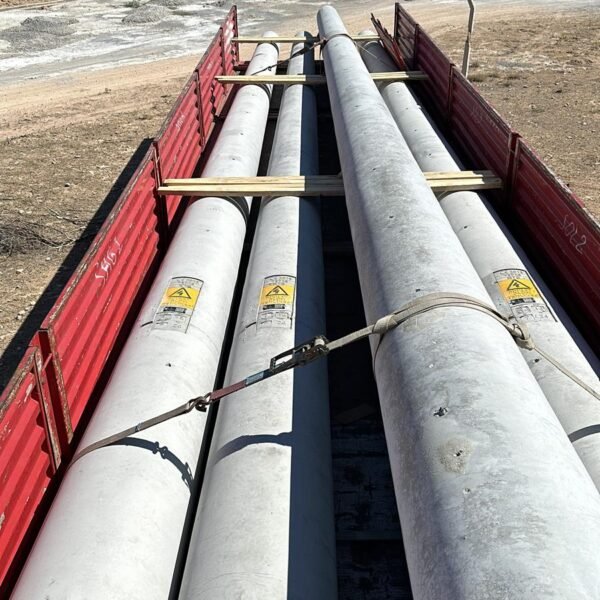

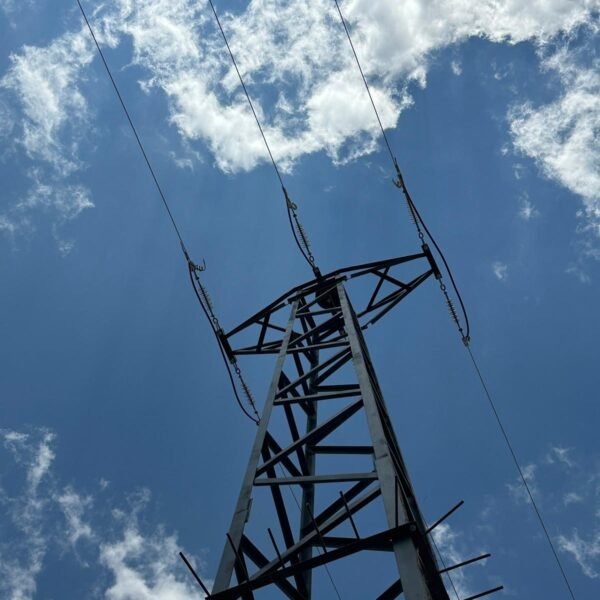

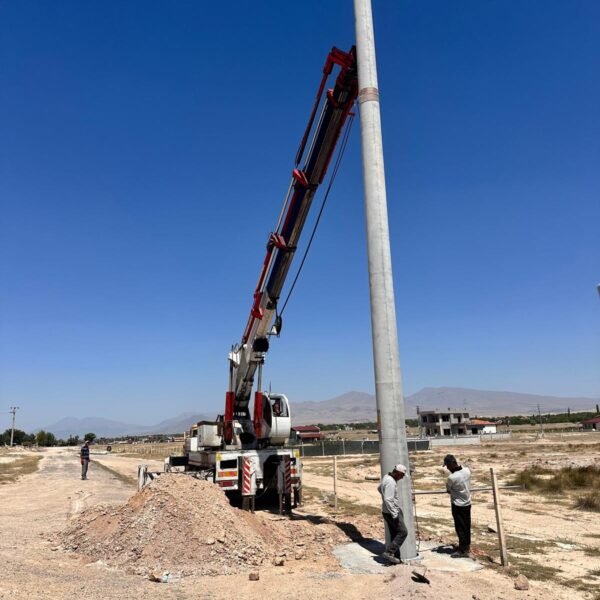

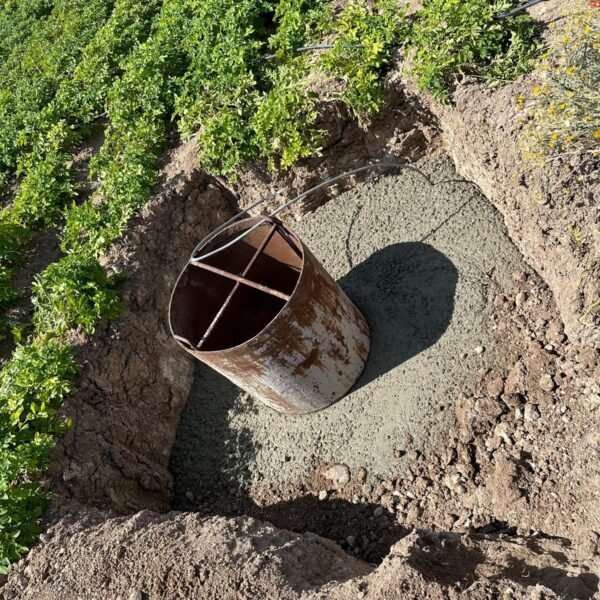

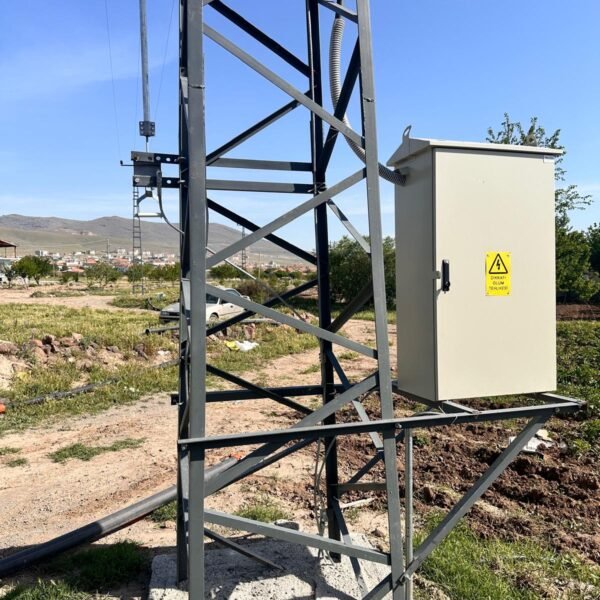

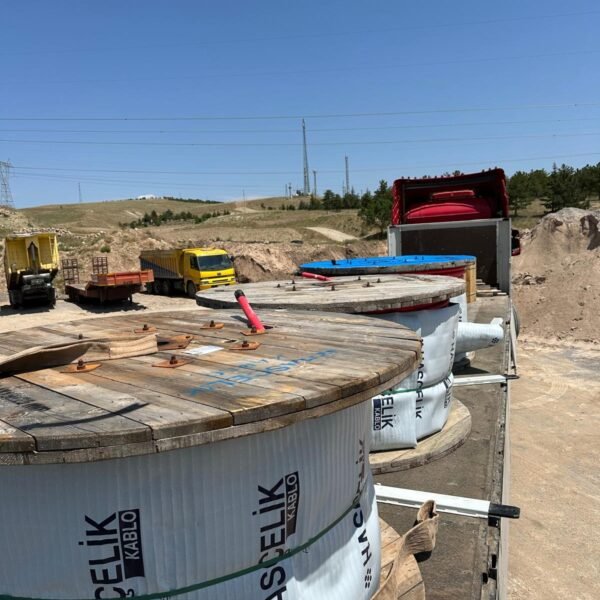

- Bu hatlar direkler veya kuleler üzerine havai şekilde çekilen iletken tellerle ya da yer altı kablolarıyla kurulabilir.
İletken Tiplerine Göre Enerji Nakil Hatları:

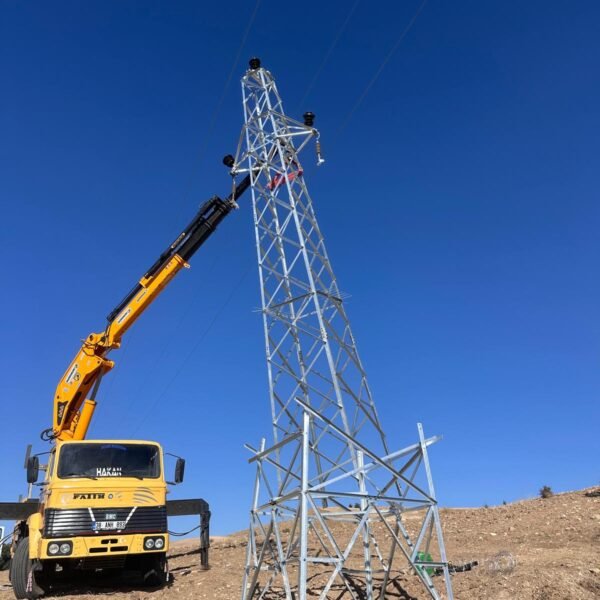

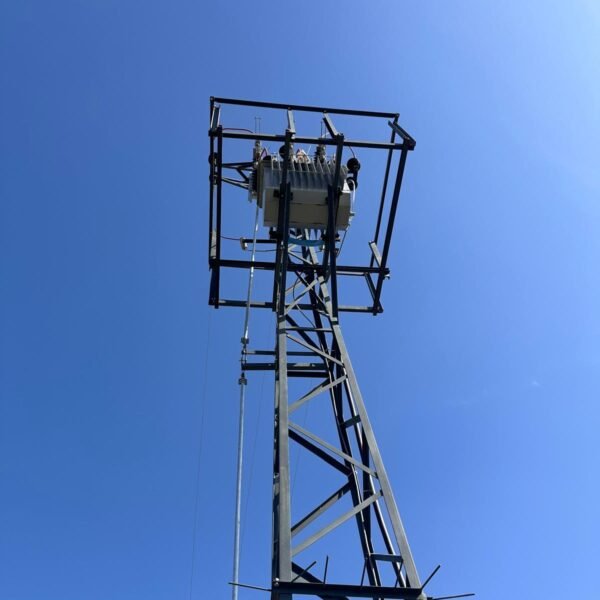

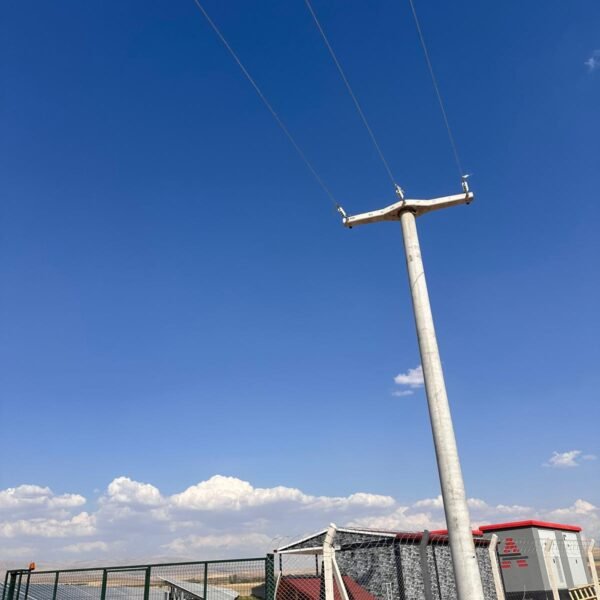

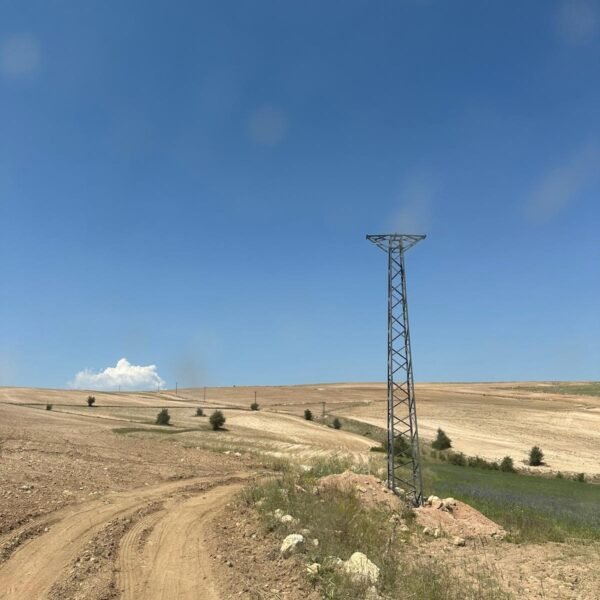

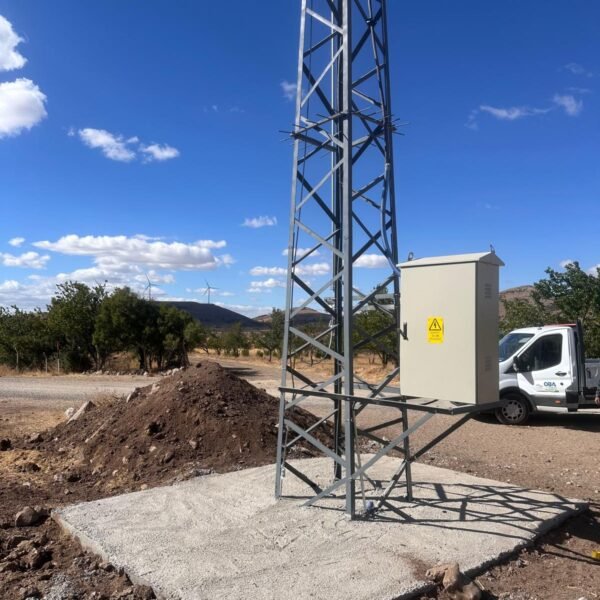

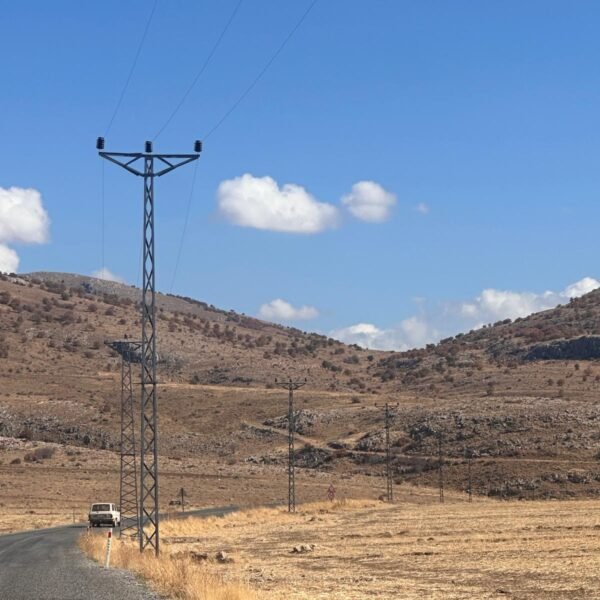

Swallow Projeleri
A-1 Swallow İletkenli Enerji Nakil Hatları
“Swallow”, enerji nakil hatlarında kullanılan bir iletken (iletim teli) tipidir. Bu, iletkenin standardize edilmiş çap ve kesit değeriyle tanımlanan bir çeşididir.
Toplam kesit: ≈ 50 mm²
Tel yapısı: 6 alüminyum + 1 çelik (6/1)
Çap: ~ 9–10 mm
Akım taşıma kapasitesi: yaklaşık 150–200 A (ortam sıcaklığına bağlı)
Kopma dayanımı: yaklaşık 15–20 kN
Gerilim seviyesi: Genellikle 34,5 kV ve altı hatlarda kullanılır.
Nerelerde Kullanılır?
- Kırsal alan havai hatları
- Köy ve küçük yerleşim dağıtım hatları
- Orta gerilim (OG) enerji nakil hatları

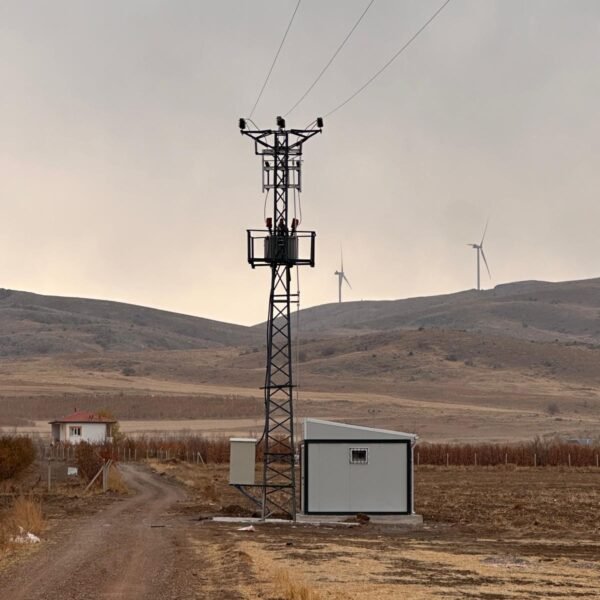

- Trafo besleme hatları
Uzun mesafeli yüksek gerilim (154 kV ve üzeri) iletim hatlarında genellikle daha büyük kesitli iletkenler tercih edilir.
⚖ Avantajları
✅ Düşük maliyet
✅ Hafif yapı
✅ Kolay montaj
✅ Orta seviyede mekanik dayanım
✅ Standartlara uygunluk
❗ Dezavantajları
⚠ Yüksek güç iletimi için uygun değildir
⚠ Uzun açıklıklarda sarkma (sehim) artabilir
⚠ Büyük şehir iletim hatları için yetersiz kalır

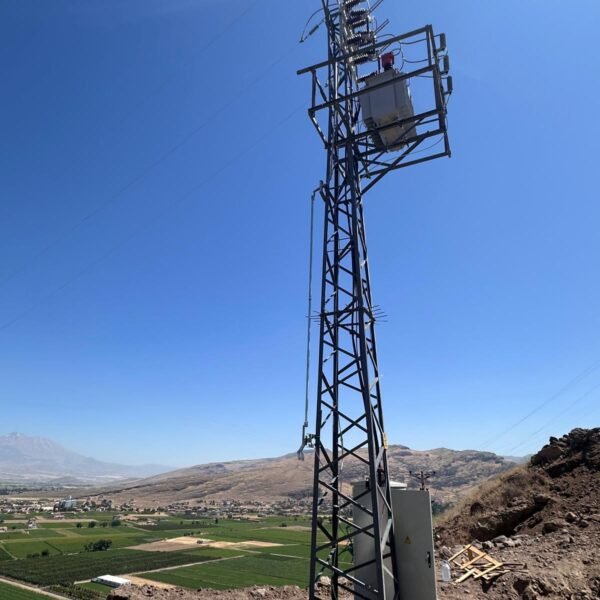

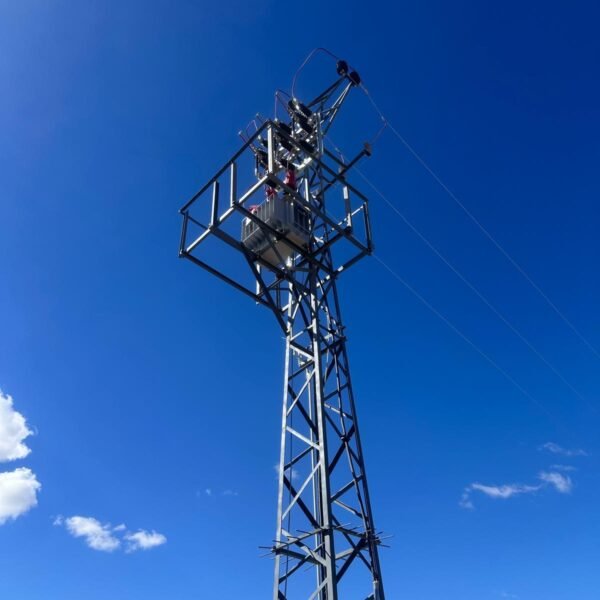

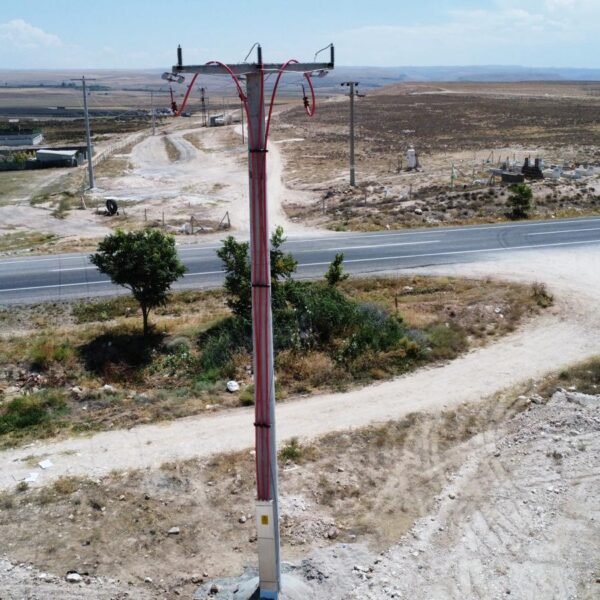

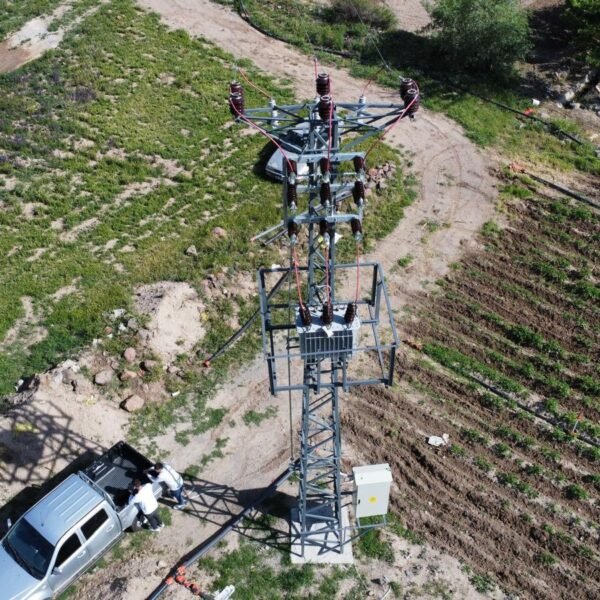

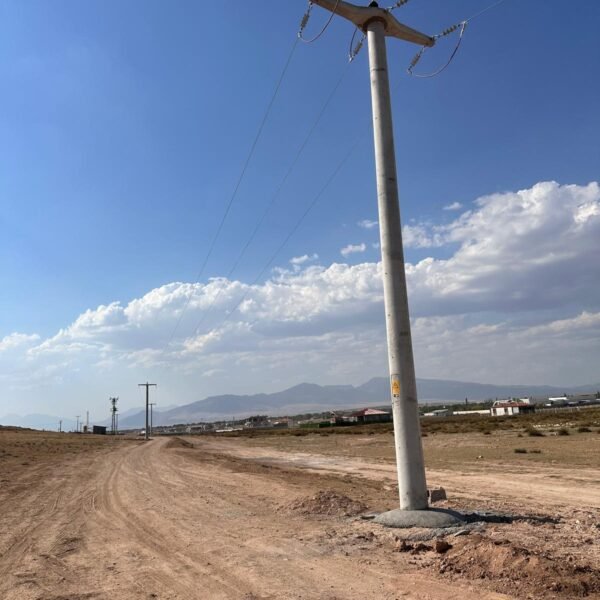

Raven Projeleri
A-2 RAVEN İLETKENLİ ENERJİ NAKİL HATLARI
Çelik Takviyeli Alüminyum İletken tipidir.
Yapısı: 6 alüminyum tel + 1 galvanizli çelik çekirdek (6/1 stranding)
Standart boyutu: Genellikle 1/0 AWG
Kullanım alanı: Orta gerilim havai hatlar ve bazı iletim uygulamaları
Raven tipi ACSR iletken, özellikle mekanik dayanımın önemli olduğu havai hatlarda tercih edilir.
📌 1️⃣ Orta Gerilim Havai Dağıtım Hatları
- 15 kV – 36 kV arası dağıtım şebekeleri
- Şehir dışı yerleşim beslemeleri
- Kırsal enerji dağıtımı
📌 2️⃣ Kısa ve Orta Mesafeli Enerji Nakil Hatları
- Orta açıklıklı direkler arası hatlarda
- Mekanik yüklerin (rüzgâr, buz) olduğu bölgelerde
📌 3️⃣ Kırsal ve Tarımsal Elektrifikasyon
- Köy şebekeleri
- Sulama trafo beslemeleri

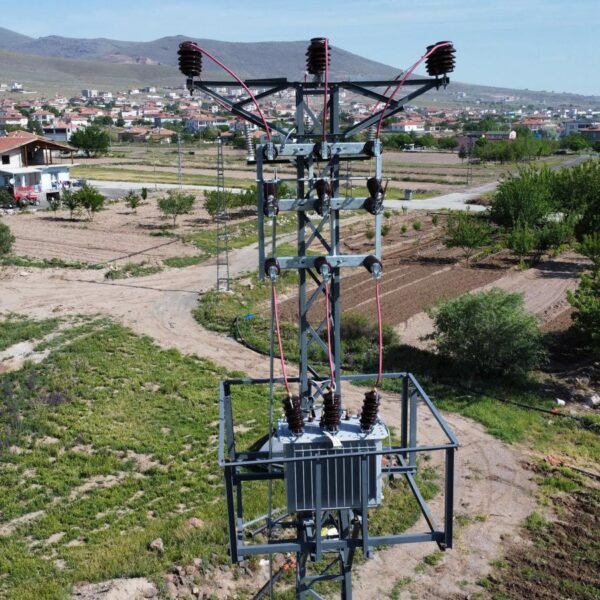

- Dağıtım trafosu – hat arası bağlantılar
📌 4️⃣ Sanayi Bölgesi Besleme Hatları
- OSB içi havai enerji hatları
- Fabrika dış hat beslemeleri
📌 5️⃣ Zor İklim Koşulları Olan Bölgeler
- Rüzgârlı alanlar
- Hafif buz yükü olan bölgeler
(Çelik çekirdek sayesinde sarkma kontrolü daha iyidir.)
Neden Bu Alanlarda Kullanılır?
- ✔️ Yüksek çekme dayanımı
- ✔️ Ekonomik maliyet
- ✔️ Standart ve yaygın bulunabilirlik
- ✔️ Mekanik yük altında güvenli performans
⚖ Avantajları
1️⃣ Yüksek Mekanik Dayanım
- Çelik çekirdek sayesinde çekme dayanımı yüksektir.
- Rüzgâr ve buz yüklerine karşı daha dirençlidir.
- Uzun açıklıklarda sarkma (sehim) kontrolü daha iyidir.
2️⃣ Ekonomik Çözüm
- Tam bakır iletkenlere göre daha düşük maliyetlidir.
- Uzun hatlarda yatırım maliyetini düşürür.
3️⃣ Hafiflik
- Alüminyum sayesinde özgül ağırlığı düşüktür.
- Direk ve izolatör yükleri azalır.
4️⃣ Standartlaşmış Ürün
- ASTM ve IEC standartlarına uygun yaygın bir tiptir.
- Tedarik ve ek malzeme (ek muf, klemens vs.) kolay bulunur.
5️⃣ Isıl Dayanım
- 75°C ve üzeri çalışma sıcaklıklarına uygundur (tasarıma bağlı).
❗ Dezavantajları
1️⃣ Korozyon Riski
- Özellikle kıyı ve nemli bölgelerde çelik çekirdek galvanik korozyona maruz kalabilir.
- Bakım gereksinimi artabilir.
2️⃣ Alüminyuma Göre Daha Ağır
- Saf AAAC iletkenlere göre daha ağırdır (çelik çekirdek nedeniyle).
3️⃣ Orta Seviye İletkenlik
- Aynı kesitte bakıra göre daha yüksek dirençlidir.
- Uzun mesafede gerilim düşümü daha fazla olabilir.
4️⃣ Termal Genleşme
- Yük altında ısınma → sehim artışı.
- Çok yüksek akımlarda HTLS (yüksek sıcaklık düşük sehim) iletkenler kadar performanslı değildir.

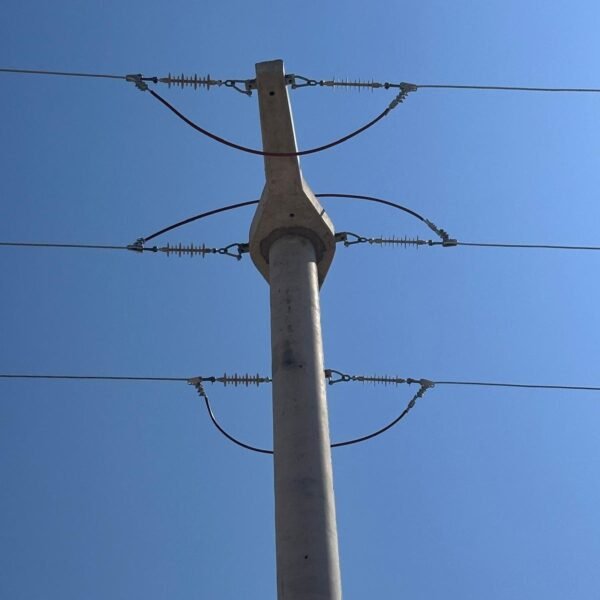

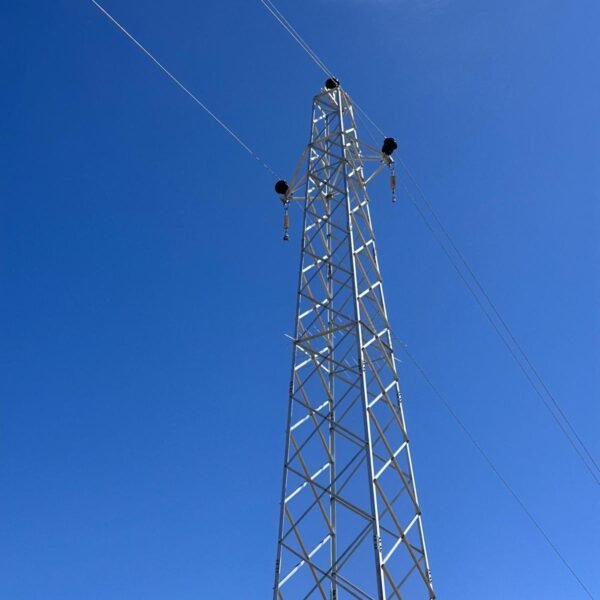

Pigeon Projeleri
A-3 PİGEON İLETKENLİ ENERJİ NAKİL HATLARI
Pigeon, enerji nakil ve dağıtım hatlarında kullanılan bir iletken tipidir. Raven’e göre daha büyük kesitlidir ve daha yüksek akım taşır.
📌 Yapısal Özellikler
- Tip: ACSR (Çelik takviyeli alüminyum iletken)
- Sarım Yapısı: Genellikle 26 alüminyum + 7 çelik tel (26/7)
- Standart Kesit: ~100 mm² (yaklaşık 3/0 AWG sınıfı)
Elektriksel Özellikler
- DC Direnç (20°C): ~0,27–0,30 Ω/km
- Akım taşıma kapasitesi: ~350–400 A (ortam ve sıcaklığa bağlı)
- Çalışma sıcaklığı: 75°C (standart ACSR)
Mekanik Özellikler
- Kopma dayanımı: ~30–35 kN
- Raven’e göre daha yüksek mekanik dayanım
- Daha uzun açıklıklarda kullanılabilir
📌 Nerelerde Kullanılır?
✔️ 34,5 kV orta gerilim havai hatlar
✔️ Kırsal ve şehirler arası dağıtım hatları
✔️ Daha yüksek yük çeken dağıtım fiderleri
✔️ Orta açıklıklı enerji nakil hatları
⚖ Avantajları
1️⃣ Daha Yüksek Akım Taşıma Kapasitesi
- Yaklaşık 350–400 A seviyesinde akım taşıyabilir.
- Orta-yüksek yük çeken fider hatları için uygundur.
2️⃣ Yüksek Mekanik Dayanım
- Çelik çekirdek sayesinde çekme dayanımı yüksektir.
- Uzun açıklıklarda ve rüzgârlı bölgelerde güvenlidir.
3️⃣ Orta Seviye Gerilim Hatları İçin Uygun
- 34,5 kV dağıtım sistemlerinde yaygın kullanılır.
- Kırsal ve şehirler arası besleme hatlarında tercih edilir.
4️⃣ Ekonomik Performans
- Bakır iletkenlere göre maliyet avantajı sağlar.
- Performans / fiyat dengesi iyidir.
5️⃣ Yaygın Standart
- ASTM ve IEC standartlarına uygun üretildiği için temini kolaydır.
❗ Dezavantajları
1️⃣ Ağırlık
- Raven gibi daha küçük iletkenlere göre daha ağırdır.
- Direk ve travers yükünü artırır.
2️⃣ Korozyon Riski
- Çelik çekirdek nemli ve kıyı bölgelerde korozyona uğrayabilir.
- Uzun vadede bakım ihtiyacı doğabilir.
3️⃣ Termal Sehim
- Yük arttıkça ısınma olur ve sehim artar.
- HTLS (yüksek sıcaklık düşük sehim) iletkenler kadar performanslı değildir.
4️⃣ Saf Alüminyum (AAC/AAAC) Kadar Hafif Değil
- Çelik takviyesi nedeniyle daha ağırdır.
- Bazı özel projelerde AAAC daha avantajlı olabilir.

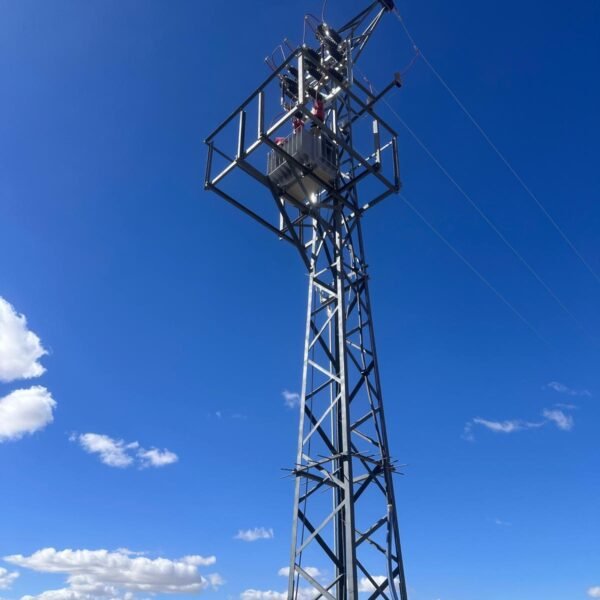

A-4 HAWK İLETKENLİ ENERJİ NAKİL HATLARI
Hawk, enerji iletim ve dağıtım hatlarında kullanılan büyük kesitli bir ACSR (Aluminium Conductor Steel Reinforced) iletkendir. Pigeon ve Raven’e göre daha yüksek akım taşıma kapasitesine sahiptir ve genellikle daha ağır yük hatlarında tercih edilir.
📌 Genel Teknik Özellikleri (yaklaşık)
- Tip: ACSR (Çelik takviyeli alüminyum)
- Kesit: ~477 kcmil (yaklaşık 240 mm² sınıfı)
- Sarım Yapısı: Genellikle 26 Al + 7 Çelik (26/7)
- Çap: ~21–22 mm
- Ağırlık: ~800–900 kg/km
- Akım Taşıma Kapasitesi: ~650–700 A (ortam koşullarına bağlı)
- Kopma Dayanımı: ~90 kN civarı
- Standart Çalışma Sıcaklığı: 75°C
📍 Nerelerde Kullanılır?

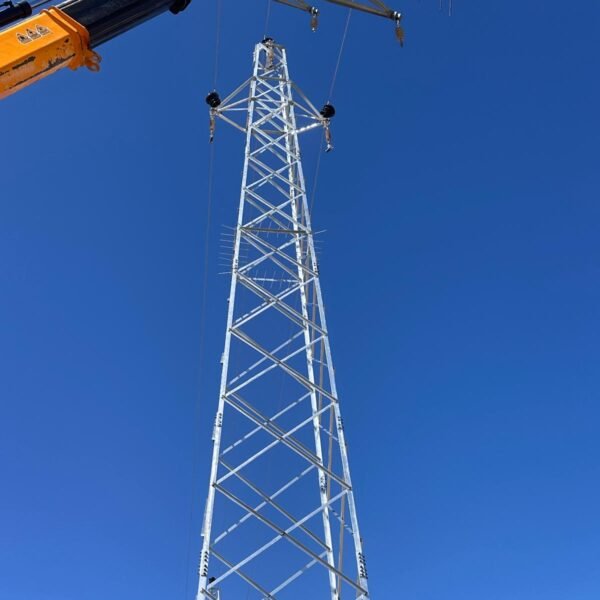

✔️ 66 kV ve üzeri enerji iletim hatları
✔️ Yüksek güç taşıyan ana fider hatları
✔️ Şehirler arası enerji nakil sistemleri
✔️ Uzun açıklıklı direk yapıları
✅ Avantajları
- Yüksek akım kapasitesi
- Güçlü mekanik dayanım
- Uzun açıklıklarda güvenli kullanım
- Yüksek gerilim sistemlerine uygunluk
❌ Dezavantajları
- Yüksek ağırlık → direk maliyeti artabilir
- Çelik çekirdek nedeniyle korozyon riski
- Termal genleşme sonucu sehim artışı
- Küçük dağıtım hatları için gereğinden büyük olabilir
